干式螺桿真空泵，是利用一對相互嚙合的螺桿，在泵殼中作同步高速反向旋轉而產生的吸氣和排氣作用的抽氣設備，兩螺桿經過精細動平衡處理，由軸承支撐，安裝在泵殼中，螺桿與螺桿之間有一定間隙，因此泵工作時，相互之間無摩擦，運轉平穩，噪音低，工作腔無需工作介質。因此，螺桿真空泵能抽除含有大量可凝性氣體及粉塵的氣體，是環境友好型、節能型真空泵。它是油封式機械真空泵、液環式真空泵、往復式真空泵的更新?lián)Q代產品。
工作原理:

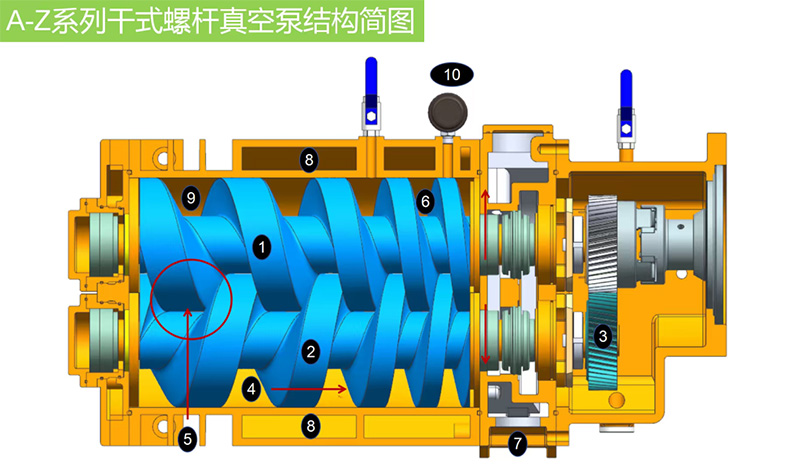

如圖1與圖2所示，螺桿真空泵內裝有一對平行的螺旋狀的轉子①和②，螺旋方向①為右旋，②為左旋，兩個轉子在泵體內通過一對齒輪③保持同步反向旋轉。轉子與轉子之間，轉子與泵體之間沒有摩擦且保持一定的間隙，兩個轉子與泵體⑨之間形成了多個密封腔④，密封腔的個數等于轉子的螺旋圈數。
兩個轉子在按圖中方向旋轉時，與吸氣口⑤相連的密封腔的空間逐漸增大，氣體被吸入并被推送到排氣側，排氣側的密封腔⑥空間在旋轉過程中逐漸變小，氣體被壓縮到排氣口⑦。這些密封腔有規律地從泵的進氣口側往排氣口側"移動"，這樣氣體就以旋流的方式運送出去。泵的持續運動不改變氣體流動方向，這樣就可以在一定范圍內將氣體夾帶的微粒以及蒸汽抽送出去。
長時間運轉時需向泵體及側蓋的夾套⑧內通入適量的冷卻液以對泵進行冷卻，以實現了溫度的均衡。
因壓縮熱主要在排氣側⑥產生，為了充分冷卻轉子，在多數工況下可以將適量的空氣或其它合適的氣體通過摻氣口⑩導入泵腔內。
特點:
--泵腔內無油，對真空系統無污染，提高產品質量。
--泵腔內無油，解決油乳化及頻繁更換工作液、頻繁維護和保養等問題，節約成本。
--干式運行，不會產生油和油煙，有利環保，節約石油資源。能抽除大量水蒸氣和粉塵的氣體。增加附件后，也能抽除易燃、易爆及放射性氣體。
--極限真空較高，適用于中、低真空，與羅茨泵串聯可配成無油中真空抽氣機組，與分子泵串聯可組成無油高真空機組。
-采用防腐蝕涂層處理后，特別適用于制藥，化工工藝中的產品蒸餾，干燥，脫氣等使用場合。
注:腐蝕性工況，請聯系本公司。
